一、項目背景

  隨著城市建設步伐的加快，城市中各種井蓋數量逐漸增加，目前大部分城市都是人工巡檢來管理，但是井蓋數量巨大，人工巡檢無法及時獲得井蓋狀態信息，導致無法及時修補井蓋，造成人員及財產的損失。
 全國特大型城市各類井蓋總數量均在100萬個以上，大型城市在80萬個以上，中型城市在50萬個以上。據統計，一般城市井蓋年被盜數量超過總量的1%左右。井蓋產生的安全隱患包括：井蓋被盜，通過井蓋入口盜竊地下電線纜，影響供電和通信;由于下水道未按時清理造成淤積，長時間形成沼氣濃度過高易引發中毒、爆炸等危險事件。
  目前市場上有各種式樣的防盜井蓋，但都大同異，都是從井蓋的材料以及防盜設計方面來著手解決井蓋被盜現象的。井蓋丟失后不能及時的確定被盜位置和及時修補，容易造成安全遺患。
  本方案在無需布線，施工簡單，成本低，擴展性強。彌補了當前防范井蓋被盜問題的技術缺陷，使井蓋防盜問題在技術方面實現了突破，可以及時地對被盜井蓋實施修補，從而快速地解決安全隱患。

二、系統構成

 污水井蓋智能監控系統利用短距離無線自組網通信技術，GPRS通信技術，傳感器技術等實時監測非法移動、打開井蓋行為，井蓋漫水行為，污水井缺水行為等，當發生上述行為時設備自動啟動報警上傳到服務器，服務器記錄本次報警行為，并將警情轉發到監控中心軟件，根據井蓋的編號和地圖，及時顯示上報告警信息及告警井蓋所處位置，值班人員根據警情立即通知相關領導及維護人員到現場處理，并及時對告警井蓋實施修復，從而快速地解決安全隱患。其網絡結構圖如下：

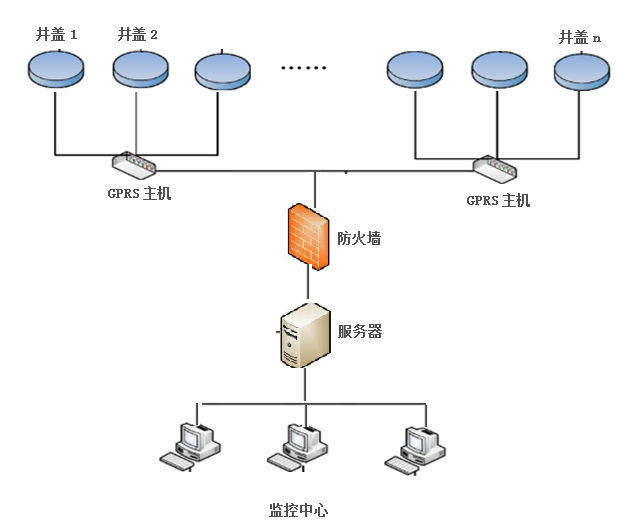

（網絡拓?fù)鋱D2-1）
 本系統由井蓋異常檢測傳感器、超聲波測距儀、智能中繼器、GPRS主機、服務器和監控中心等部分組成。

2.1井蓋監測傳感器

 井蓋狀態監測傳感器采用工業級標準設計，具備防水，耐高低溫，耐腐蝕的特性，適用于各種材質的井蓋。井蓋監測傳感器安裝于井蓋中，當井蓋被移動產生傾角或者井蓋被打開時，立即產生報警并由智能中繼器上報到GPRS主機，再由GPRS主機上報到服務器。服務器記錄本次報警行為，并將警情轉發到監控中心軟件，根據井蓋的編號和地圖，及時顯示上報告警信息及告警井蓋所處位置，值班人員根據警情立即通知相關領導及維護人員到現場處理，并及時對告警井蓋實施修復，從而快速地解決安全隱患。

主要參數
無線傳輸	短距離無線通信、GPRS
采樣速率	可設定
供電方式	高能電池(壽命可達5-10年)
防護等級	IP68
外殼材質	防老化、防腐蝕、防撞擊、耐高低溫的防水材料
工作溫度	-40℃～+85℃
存儲溫度	-55℃～+85℃
安裝位置	井蓋下方中間或中間附近位置
休眠功耗	12μA
工作功耗	10mA
適用范圍	電力、熱力、燃?xì)?、通訊、給水、污水等井蓋。

2.2 超聲波測距儀

     采用超聲波測距方式測量監測井內液面高度，用戶可設定預警閥值，當液面達到預警閥值時，設備自動向監控中心發出預警，通知相關責任人及時處理，防止發生漫水現象。

2.3 無線自組網設備

使用智能中繼器，將井蓋傳感器發送的監測數據和告警信息通過GPRS主機上傳到監控中心，及時通知責任人處理告警信息。

2.4監控中心

(1)井蓋信息數據庫：編號、井蓋歸屬、地域位置、材質、大小尺寸、電池信息及供貨廠商等信息；
(2)GIS地圖實時顯示井蓋地理位置；
(3)采用三級權限管理，總監控中心的地圖顯示全部管道及井蓋位置，各個分監控中心的地圖顯示轄內管道及井蓋位置；　
(4)報警參數設置：如監測數據采集間隔、上傳間隔、預警閥值等設置。
(5)后臺數據自動備份，日常維護、井蓋安裝、報警數據等監測數據的統計分析及打??；
(6)電池剩余電量實時顯示；
(7)相關維護人員調度、施工與維護安排。

三、系統功能

1.井蓋管理：

   后臺數據庫有井蓋信息數據庫，在井蓋丟失時監控中心可第一時間得知井蓋位置及井蓋信息，及時修補。

2.實時定位監控：

    可24小時全天候?qū)爡^(qū)內所有管道井及井蓋進行系統化跟蹤與管理，實時監測井蓋狀態和管道井液面高度。

3.防盜監管：

    當井蓋狀態正常時，井蓋傳感器處于休眠狀態，當井蓋異常開啟時，立即發出報警信號，通知相關負責部門采取措施。

4.防漫水監管：

    當液面達到預警閥值時，設備自動向監控中心發出預警，通知相關責任部門及時處理，防止發生漫水現象。

5.報警聯動：

    產生報警信息向監控中心報警后，監控中心同時還會向相關管理人員的手機發送報警信息。

6.遠程管理：

    當維修人員需要對井蓋和線路進行維護時，由監控中心進行遠程主控布控、撤防，集中管理，安全保密。

7.數據分析：

    把系統中大量的監測數據從不同角度、不同維度、不同需要等對各種數據進行重組、匯總及對比分析，更有利于提升市政管理水平，提高市政工作效率。

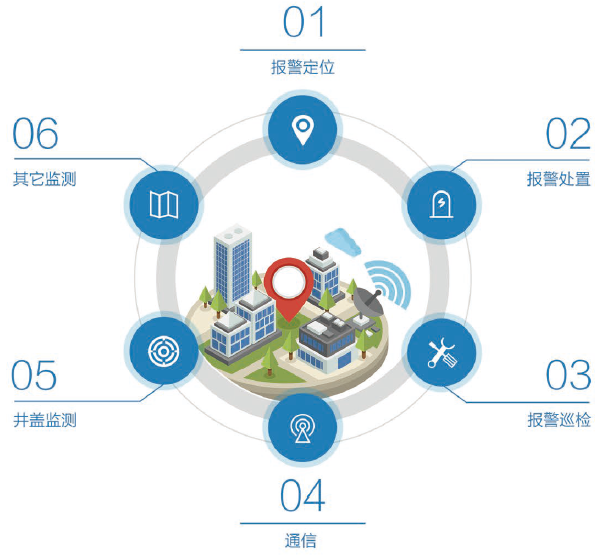

系統功能圖片

四、系統特點

1、施工方便快捷，無線自組網，節省了布線施工時間。
2、全程無線傳輸，可隨時增加監控點，同時節省網絡布線成本。
3、對轄區內所有管道井和井蓋進行實時跟蹤與管理，及時反饋監測信息，一旦有異常現象發生，監控中心可以同步接收到報警信息，并可及時進行處理。
4、在監控中心可實時收到終端設備電池使用信息。
5、井下終端內置高能量電池，電池使用壽命長，安裝方便，無需維護。
6、井蓋狀態監測傳感器采用工業級標準設計，具備防水，耐高低溫，耐腐蝕的特性，適用于各種材質的井蓋。
7、GIS地圖直觀顯示轄區內井蓋信息及實時監測數據。
8、成本可控，一次性終端單位成本投入較其它產品低，可持續運營成本低。
