一. 需求背景描述

1.1 對各種地質災害，實現預警預報、避免和減少人民群眾的生命財產損失。

我國是一個多山、多水、多礦的國家，因而也是一個地質災害多發的國家。多少年來，頻發的地質災害，如泥石流、滑坡、塌方、落石、地陷等，給人民群眾的生命財產造成了極大的損失。據不完全統計，我國每年發生有記錄的各種自然地質災害達幾千起，造成財產損失達幾十億元，災害案例，不枚勝舉。現在各級政府部門，尤其縣、市級政府，均把地質災害的預警預報、防范地質災害做為頭等重要的工作之一，給予了高度重視，并投入大量資金，用于實施防災減災工作。

1.2 對河堤、庫壩、洪水（溢壩），實現智能測量分析，杜絕災難性事故的發生。

我國是中小河流和中小水庫最多的國家之一，我國河堤和庫壩絕大多數為土石壩和簡易混凝土重力壩，其中大部分又是上世紀五十年代的工程。數量多、建筑等級較低，四周人口稠密，因此對河流、水庫的危險事件監測，成為各級政府和水利、農業部門預防災害事故的重中之重。

1.3 邊坡防護、預警日愈凸顯其重要性。

隨著國家對國民經濟基礎設施建設的加快，高速公路、高速鐵道、軌道交通等道路建設，形成了大量的邊坡和高斜坡地段。這些人為產生的新的地質變化，在一定時期內是一種非穩定結構，同時，又極易受相鄰區域地質變化的影響，因此，對道路邊坡、斜坡的管護，是路網運行的重要工作。對邊坡、斜坡狀態的智能測量，是實現路網安全的必要前提。

二. 市場定位



2.1 各級政府國土資源局用于山坡和地陷危險地段的預警預報。

1.4 各級政府及其水利部對河堤、庫壩的監控預報。

1.5 水庫下游及河道外圍的村莊、人員聚居區的防泄、防洪、防溢報警。

1.6 交通路網建設和管理企業，對自建、自負的道路兩側山坡和路基的信息化管護。

1.7 各級政府部門用于采礦塌陷區域地表危險趨勢的監測和預警。

1.8 各級政府環保部門用于地下水位的監測。

1.9 工業或生活用水自備井采集點、溫泉水利用及地下水補償回灌的管理監測。

三. 系統特點

3.1 層級結構。

可以滿足省、市、縣、鄉鎮任何一級或多級聯網統管模式。層級結構合理，充分利用網絡資源和多方式聯網。

1.10 主體功能的模塊化設計。

針對不同的監測客體，如：山坡泥石流監測、水庫壩體監測，系統分別設計不同的主體功能。即一組功能族組成一個功能主體，實現對特定客觀目標的監控。多個功能主體組成一個完備的智能系統。具體應用中，可以選擇任一個或幾個主體功能模塊。

1.11 技術先進。

本系統采用當前最先進的智能分析技術、高清視頻技術、4G傳輸技術、北斗定位技術等。

1.12 智能檢測體系

地質災害智能監測預警系統將地質結構監測與物聯網體系、云計算、局域網/通訊等多網無縫連接等技術結合，建立一套智能檢測體系，為日常管理和突發事件應急處置發揮重大作用。基于云計算服務中心的監測系統可容納上萬個橋梁、隧道、邊坡等結構物的監測數據，形成區域性結構健康監測平臺，實現區域內的所有結構統一監控管理。
本方案也可應用到軌道交通線路路基、涵洞、橋梁、隧道、周邊環境等大型構筑物、高邊坡等周邊環境的變形監測和沉降監測。軌道交通線路工程施工期間和線路運營階段進行實時監測。

四. 主要技術方法

4.1視頻智能分析技術

視頻監控是一種基于寬帶網絡為各管理部門提供圖像、報警信號等參數的遠程采集、傳輸、儲存、處理的一種全新模式。它是一個由前端、中間端、后端三部分組成的網絡視頻監控系統。前端由鏡頭、攝像機、云臺、報警開關、視頻編解碼設備、主機控制設備和監控軟件組成；中間端基于公網的中心服務平臺，中心服務平臺具有業務平臺的管理功能，并對傳送過來的圖像進行轉發、分發或存儲，對報警進行聯動處理；在后端用戶可在網絡的任何一個接入點,無論是監控現場,監控中心,或者是遠端,只要通過IE 瀏覽器或客戶端軟件,在通過用戶認證后可任意觀看視頻,可控制攝像機的角度、拉近拉遠鏡頭、控制遠端設備，并可接收報警信息。所有地質災害監測管理人員通過這一系統，只需輕點鼠標，通過寬帶網絡，可以從顯示器中看到災害點現場清晰、逼真、實時監控的圖像。
本系統所采用的技術為目前針對水庫、大壩設計的專用視頻監控系統，其核心的技術表現為：
4.1.1有線設備可根據網絡帶寬隨意設置視頻畫質，系統可支持標清，各種高清等設備的接入，視頻共享等等；
4.1.2利用先進的H.264視頻壓縮技術能夠適應超低帶寬下的視頻傳輸，畫面清晰流暢，杜絕馬賽克；
4.1.3每路畫面獨立傳輸，用戶可以自主選擇打開或關閉某一路圖像；
4.1.4高清超低照度槍型網絡攝像機。1/2.8"300W像素高性能傳感器，超低照度，寬動態。支持DC IRIS。H.264，1080P/720P/D1，30fps。1×BNC，1×雙向音頻，1×告警輸入輸出，1× RS485，1× TF卡槽。DC12V/PoE，功耗6W。
4.1.5高清長焦變倍鏡頭。根據地災點的實情況，選用最大可達12mm-320mm，百萬像素高清變倍鏡頭，監控范圍白天2~5公里，夜間1~2公里。
4.1.6激光紅外夜間遠距離視頻技術。10W 808nm紅外激光，1°～20°DSS數字化步進隨動變角激光照明器，激光與攝像倍率距離匹配算法，GHT超勻化高清照明技術，0.01°SLM光軸自鎖對準。
4.1.7靈活、可控式云臺技術。30kg重載云臺，355°掃描，0.01°～60°/s高精度變速控制與定位，預置位、巡航、掃描功能；RJ45網絡接口；RS485控制，Pelco-D、P協議，多波特率通訊，AC24V供電，電源4000V，通訊視頻信號2000V，工作溫度-25°～55°
4.1.8高情能視頻監控平臺技術。高性能視頻監控業務平臺?？蓪崿F(xiàn)NVR、前端編碼器和網絡攝像機接入管理，電視墻集中管理，用戶登錄認證，對從機的接入管理功能，并可實現前端的視頻碼流中心存儲、集中轉發。
視頻采集的智能處理技術是通過對監測體不間斷的圖像采集，對監測體進行標注，或監測區域劃界，當監測體出現位移、形狀等變化時，進行圖像疊加分析，并對變化進行實時報警。

4.2智能監測技術

自動化監測綜合利用了高精度GPS/北斗地表位移監測、滲壓計（測滑坡體內部水位）、固定測斜儀（測滑坡體內部位移）、雨量計等，建立GPS形變監測子系統、內部位移監測子系統、地裂縫監測子系統、地下水位監測子系統、降雨量監測子系統，組成大壩自動化監測系統。
4.2.1高精度GPS/北斗地表位移監測
GPS/北斗定位是利用高空中的定位導航衛星，向地面發射L波段的載頻無線電測距信號，由地面上用戶接收機實現實時地連續接收，并計算出接收機天線所在位置。

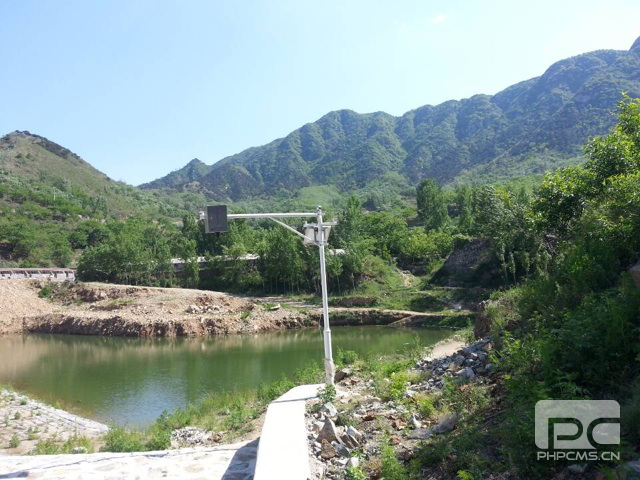

圖3-1為GPS/北斗衛星形變監測的實圖。

圖3-1 GPS衛星監測實圖

4.2.2內部位移檢測

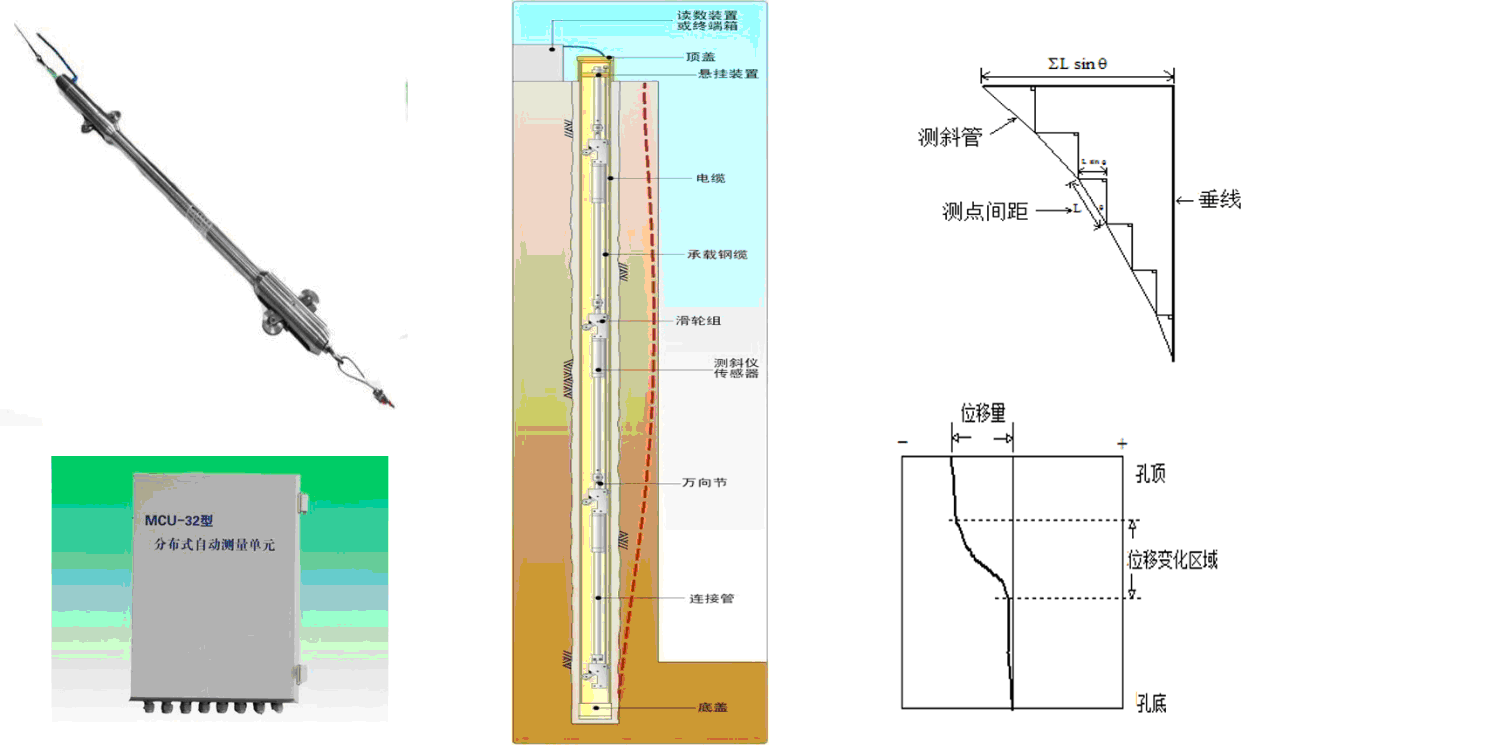

內部位移監測是通過在地面上打孔，埋設專門的內部位移監測設備，實時的采集內部位移數據，并發送到全方位動態監測系統中，從而完成對內部位移的監測。內部位移監測主要的監測設備為固定測斜儀，通過鉆孔方式，將測斜儀傳感裝置通過連桿方式進入地下，當監測體內部有位移變化時，測斜探頭也隨之傾斜，信號被傳輸至地面監測站，進行分析計算，從而精確測出水平位移量與傾角，根據設定的位移限值進行預警。內部位移監測的構成如圖3-2所示。

圖3-2內部位移監測設備實圖

4.2.3降雨量監測
通過在監測區特定范圍內安裝雨量計，并將雨量數據通過無線方式輸送給全方位動態監測系統，在雨量達到限值時啟動自動報警。
翻斗式雨量計工作時，進入承雨器內的降雨，在其錐形底部匯集后，流入翻斗部件的漏斗，再注入翻斗。當翻斗居上的一側斗室累積到一定水量時，由翻斗自重、翻斗內水的重量、支承力、轉動摩擦阻力、磁阻力、流水沖擊作用力等組成的力平衡關系被打破，使翻斗狀態產生突變，翻斗翻轉（翻斗動作正是利用突變機構工作原理）。固定在翻斗架上的干簧管受到磁激勵（磁鋼安裝于翻斗上，與翻斗一起動作），便產生一次通斷信號。



圖3-3雨量監測設備實圖

4.2.4泥石流泥位監測
采用超聲波特物位計進行監測，在水位波動比較平穩地段，使用固定支架固定安裝，傳感器垂直向下測量水位高程。超聲波物位計實物如圖3-3所示。

圖3-4超聲波物位計監測設備實圖

4.2.5地下水監測
地下水監測采用振弦式滲壓計，通過在監測體里鉆孔，把滲壓計放置在鉆孔里（與滲壓計管配合使用）。通過測量滲壓計的壓力，再轉化為水位高度（高程），結合安裝深度以及孔口高程，可得到地下水高度（高程）。地下水監測的構成如圖3-5所示。

圖3-5地下水監測設備實圖

4.2.6地裂縫檢測
地表的局部位移會產生裂縫，地表裂縫往往是地災的先兆。地表裂縫監測儀可對其狀態進行監測，并將數據實時傳送給全方位動態監測系統，進行分析與預警，主要用于崩塌式滑波的檢測。地裂縫檢測設備構成如圖3-7。

圖3-6地裂縫監測設備實圖

4.3智能監測預警技術

大壩自動化監測是多種監測手段的綜合應用分析，并傳送到監控中心，一旦內外位移達到預警值，就會通過監測預警平臺，以聲光報警【設定預警閾值，達到一級預警范圍時向受災區域自動發出聲光報警，提醒群眾盡快撤離，最大限度的保證群眾的生命財產安全。】；短信報警【設定預警閾值，達到二級預警范圍時向責任人發送預警短信，提醒負責人及時安排災害處理的相關工作】;平臺實時報警【設定預警閾值，達到三級預警范圍時平臺彈出實時報警提示，提醒操作員盡快安排災害預防工作】。同時自動化監測與視頻監控又形成了一個包含檢測數據分析、預警，視頻智能啟動與重點監控的聯動機制，共同構成大壩安全智能化監測系統。

4.4監測、控制一體化智能信息處理技術

監測控制一體化技術為物聯網技術的典型應用與擴展。是通過監測儀器（如GPS/北斗形變監測站、固定測斜儀、雨量計、滲壓計等）獲知被監測點的狀態數據，對狀態數據進行集中存儲、匯總分析。建立各監測數據的對應關系，設定的預警及大壩安全應急處置條件，對監測對像進行視頻重點監控、調度指揮及現場處理。
一體化技術集成了傳感器技術、通信技術、嵌入式軟件技術、集成電路技術、后臺軟件技術等多種技術。其中建立在對采集數據分析，判斷，進行發出控制指令的這部分即為智能信息處理技術，它主要由如下部分組成：
4.4.1監測數據的存儲與分析
監測數據的獲得來自于布設在大壩沿岸的各種監測設備，并由監測控制主機進行初步的處理與臨時存儲，通過集群式通信統一上傳給遠程視頻監測服務器。監測數據在后臺軟件系統的首先實現的是實時展示，并存儲于實時數據庫中。對大壩監測數據的分析是通過各種分析計算模型，形成各種監測數據的變化趨勢。
4.4.2基于預警條件重點視頻監控及指揮調度任務的觸發
預警條件建立在大壩安全監測專家經驗值及長期數據積累的趨勢模型，是管控一體化的中樞。具本到本系中，其核心體現包括：降雨量對大壩安全的影響；表面形變趨勢、幅度對滑坡的影響；固定測斜儀數據對滑坡的影響；含水量對泥石的最影響；位移速度、體量對破壞性的影響。
4.4.3監測控制一體化的實現
監測控制一體化由后臺軟件、通信與硬件設備協同來完成。監測設備在設計時采用了標準RS485接口外，預留了M-Bus接口，使設備的接口具備很強的擴展性，可接入30種以上的監測設備，體現出極強的擴展，滿足了大區域、多種類的數據采集要求，為大數據的建立打下基礎，也使監測控制一體化成為可能。在具備了數據基礎之后，雙向通信也是實現監測控制一體化的重要條件，傳統的監測系統，數據的傳輸一般為單向通信，只是將監測數據上傳，而監測控制一體化要求通信必須為雙向通信，除了上傳監測數據外，控制指令可以從后臺直接傳輸給監測控制主機（在監測控制分體設計時直接發送給控制主機），實現對現場視頻監控的啟?？刂啤３酥?，雙向通信技術又保證了對設備體身狀態的遠程調試及遠程升級、維護。
